چگونه می توان زبری سطح حامل ویفر را از طریق فرآیند سنگ زنی آینه سرامیکی بهبود بخشید؟

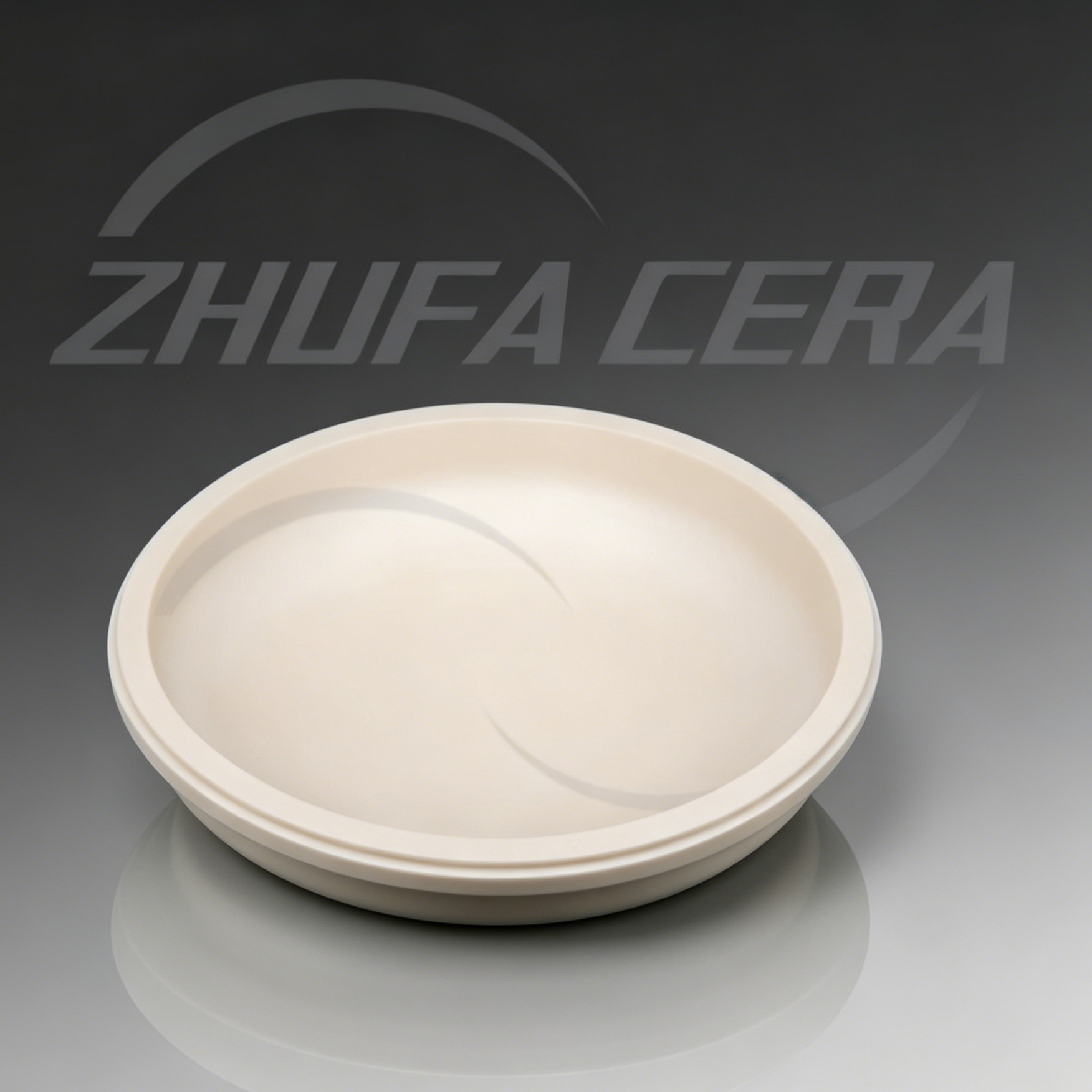

1. چاک الکترواستاتیک نیمه هادی ( ESC ) لایه دی الکتریک سرامیکی و بستر حامل

مواد اصلی: 99.9٪ آلومینا با خلوص بالا یا کاربید سیلیکون متخلخل.

شاخص های فنی کلیدی: زبری سطح Ra ≤ 0.015 میکرومتر ، مسطح بودن ≤ 3 میکرومتر (فرمت کامل)، موازی سازی < 5 میکرومتر 。

ارزش فنی و ضرورت سنگ زنی آینه: چاک الکترواستاتیک هنگام کار باید از نیروی کولن یا نیروی جانسون استفاده کند. - راب ック( J-R ) اثر به شدت ویفرهای سیلیکونی را جذب می کند. در صورت وجود ناهمواری‌های میکروسکوپی یا ریزترک‌های روی سطح باربر، به راحتی می‌توان باعث تخلیه ریز شکاف هوای موضعی تحت ولتاژ بالای چند هزار ولتی شد و در نتیجه لایه دی الکتریک را شکسته و به ویفر آسیب وارد کرد. پاس الید فرآیند کامپوزیت سنگ زنی آینه با دقت فوق العاده و پولیش ماشین شیمیایی می تواند آسیب های زیر سطحی را به طور کامل از بین ببرد و از یکنواختی هدایت گرما در پشت و قابلیت اطمینان عایق ولتاژ بالا اطمینان حاصل کند.

[نمودار ساختار هسته]

Ra ≤ 0.02 میکرومتر

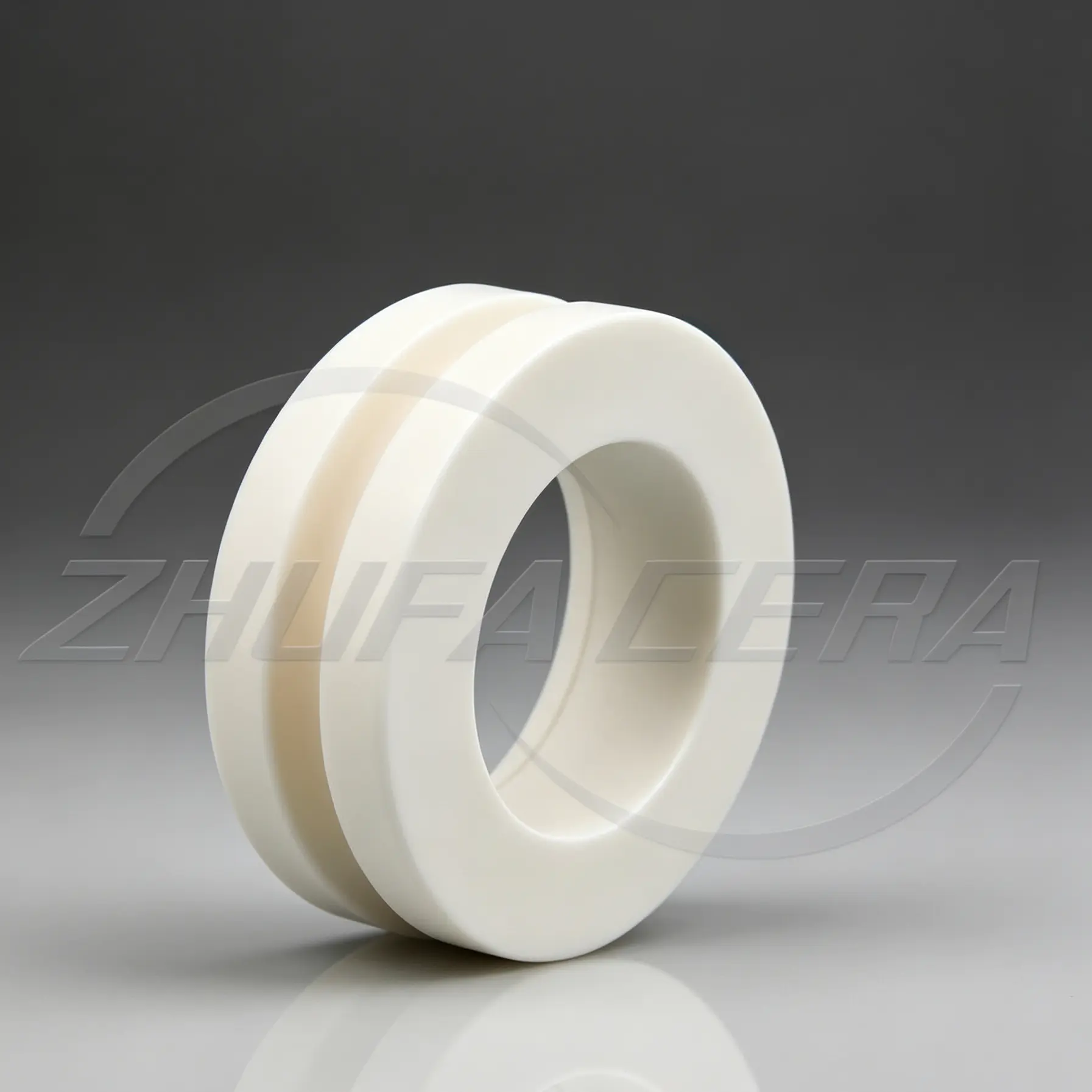

2. حلقه فوکوس اچینگ پلاسما محفظه واکنش

مواد اصلی: کاربید سیلیکون متخلخل تک فاز با خلوص بالا یا نیترید سیلیکون جایگزین کوارتز با چگالی بالا 。

شاخص های فنی کلیدی: صافی سطح مفصل ≤ 5 میکرومتر ، دیوارهای جانبی و سطح پله Ra ≤ 0.05 میکرومتر 。

ارزش فنی و ضرورت سنگ زنی آینه: حلقه فوکوس ویفر سیلیکونی را احاطه کرده و مستقیماً در معرض فلوئور قوی قرار می گیرد / بمباران شده توسط پلاسمای مبتنی بر کلر. زبری میکروسکوپی بیش از حد باعث افزایش سرعت فرسایش شیمیایی پلاسما و تولید ذرات لایه برداری شده می شود که ویفر را آلوده می کند. سنگ زنی دقیق می تواند حالت پیوند مرزی دانه را بهینه کند، غلظت تنش میکروسکوپی را کاهش دهد و عمر مفید آن را در حفره اچ به طور قابل توجهی افزایش دهد.

[نمودار ساختار هسته]

Ra ≤ 0.02 میکرومتر

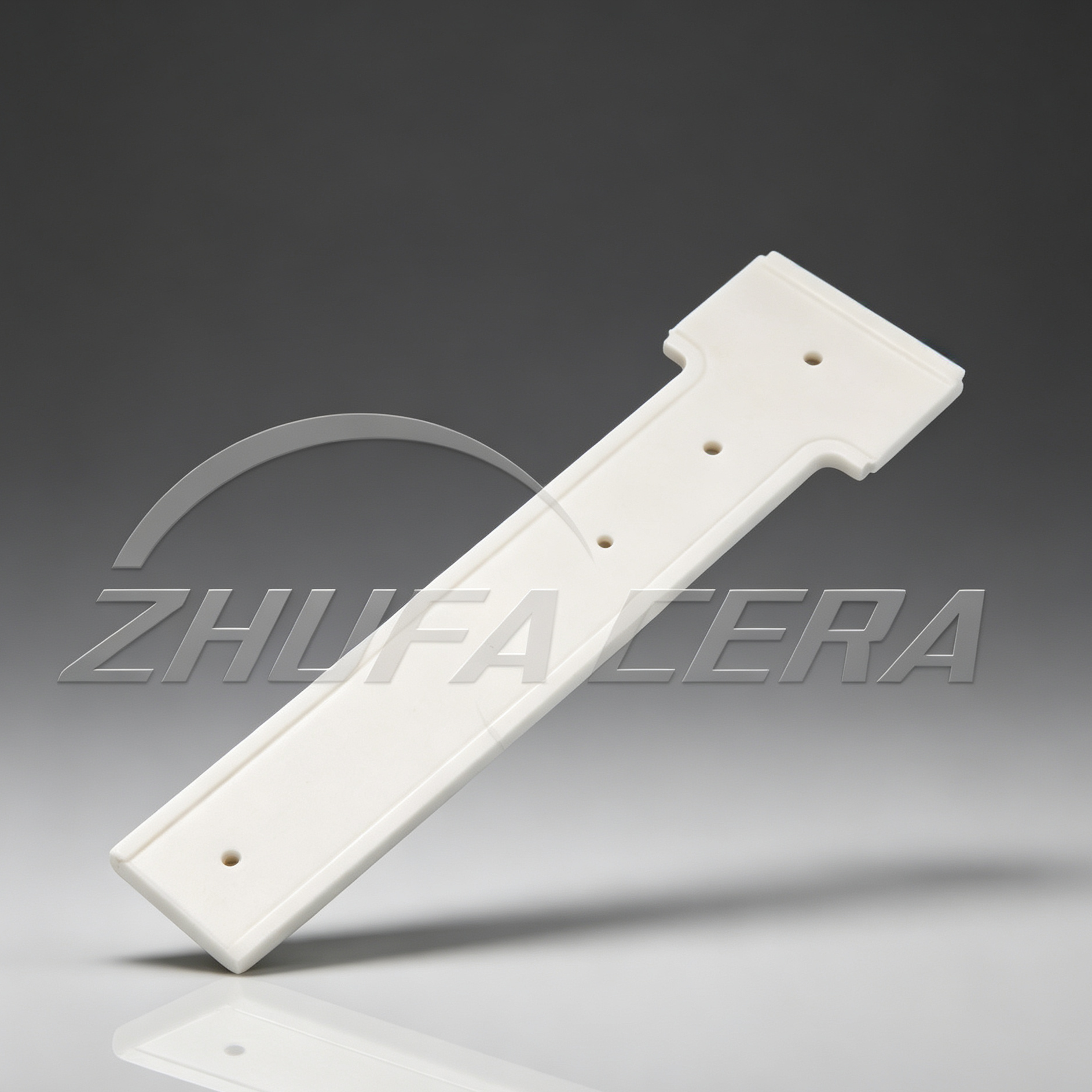

3. خط کش مرجع سرامیکی برای دستگاه های فوتولیتوگرافی

مواد اصلی: شیشه سرامیک کریستالیزه با انبساط حرارتی صفر 或 کاربید سیلیکون فشرده داغ با سختی بالا.

شاخص های فنی کلیدی: ضریب انبساط خطی < 1.0×10-6/K ، زبری سطح Ra ≤ 0.01 میکرومتر ، صافی محلی به سطح زیر میکرون می رسد.

ارزش فنی و ضرورت سنگ زنی آینه: این اجزا به عنوان معیار اصلی برای هم ترازی و موقعیت یابی نوری، تحمل صفر برای تغییر شکل حرارتی و خطاهای هندسی دارند. سنگ زنی به کمک اولتراسونیک و سنگ زنی در سطح نانو، وضوح و پایداری هندسی طولانی مدت مرجع خط حکاکی شده را تضمین می کند، که مستقیماً دقت روکش دستگاه لیتوگرافی را تعیین می کند.

[نمودار ساختار هسته]

Ra ≤ 0.02 میکرومتر

4. ریل ها و لغزنده های هدایت کننده هوا با دقت فوق العاده نیمه هادی

مواد اصلی: سرامیک آلومینا با چگالی بالا ( Al2O3 ) یا کاربید سیلیکون متخلخل با واکنش.

شاخص های فنی کلیدی: هدایت صافی سطح ≤ 1 میکرومتر / 300 میلی متر ، زبری سطح Ra ≤ 0.02 میکرومتر ، سختی HRA > 88 。

ارزش فنی و ضرورت سنگ زنی آینه: فیلم هوا در مقیاس میکرون بین ریل راهنما یاتاقان هوا و یاتاقان هوا برای دستیابی به حرکت تعلیق بدون اصطکاک استفاده می شود. اگر روی سطح کار ریل راهنما آثار چاقویی در سطح میکرون وجود داشته باشد، مستقیماً باعث تلاطم فیلم هوا، لرزش و “ خزیدن ” پدیده چگالی سطحی بسیار بالا و ضریب اصطکاک بسیار کم که توسط سنگ زنی آینه ای به ارمغان می آید، پیش نیازی برای تحقق حرکت با سرعت بالا و روان پلت فرم های موقعیت یابی CNC در مقیاس نانو است.

[نمودار ساختار هسته]

Ra ≤ 0.02 میکرومتر

برای تصمیم‌گیرندگان خرید، هنگام ارزیابی تامین‌کنندگان سرامیک ساختاری نیمه‌رسانا، علاوه بر بررسی قیمت‌های پردازش اولیه، آنها باید بر روی سه شاخص اصلی زنجیره تامین زیر نیز تمرکز کنند:

1. تجهیزات حلقه بسته و هسته فرآیند: بررسی کنید که آیا تامین کننده دارد یا خیر الید آسیاب های تیزکن الکترولیتی آنلاین، مراکز ماشینکاری کمکی اولتراسونیک و مجموعه کاملی از خطوط تولید سنگ زنی و پرداخت در مقیاس نانو می توانند از تجمع تحمل و کنترل کیفیت ناشی از چندین فرآیند برون سپاری جلوگیری کنند.

2. قابلیت های تشخیص و ردیابی: تامین‌کنندگان موظفند تداخل‌سنج‌های نور سفید، ابزارهای اندازه‌گیری مختصات سه‌بعدی با دقت بالا و گزارش‌های تشخیص نشت طیف‌سنجی جرمی هلیوم را ارائه دهند تا اطمینان حاصل شود که قطعاتی مانند صفحات حامل و چاک‌های الکترواستاتیکی که در هر دسته تحویل داده می‌شوند، مطابقت دارند. Ra ≤ 0.02 میکرومتر و هیچ استاندارد سختگیرانه ای برای میکرو ترک وجود ندارد.

3. سفارشی سازی مهندسی و پشتیبانی تجزیه و تحلیل شکست: ارزیابی کنید که آیا تیم فنی آن می تواند در تطبیق درجه مواد و طراحی بهینه سازی سازه بر اساس محیط کاری ارائه شده توسط مشتری (مانند غلظت خاص پلاسما، الزامات عایق ولتاژ بالا) کمک کند.

اگر به دنبال شریک قابل اعتمادی هستید که بتواند سرامیک های ساختاری نیمه هادی سفارشی و با دقت بالا و اجزای اصلی مانند حامل های ویفر و چاک های الکترواستاتیک را ارائه دهد، لطفاً برای اطلاعات برگه های اطلاعات دقیق مواد و راه حل های سفارشی با ما تماس بگیرید.
