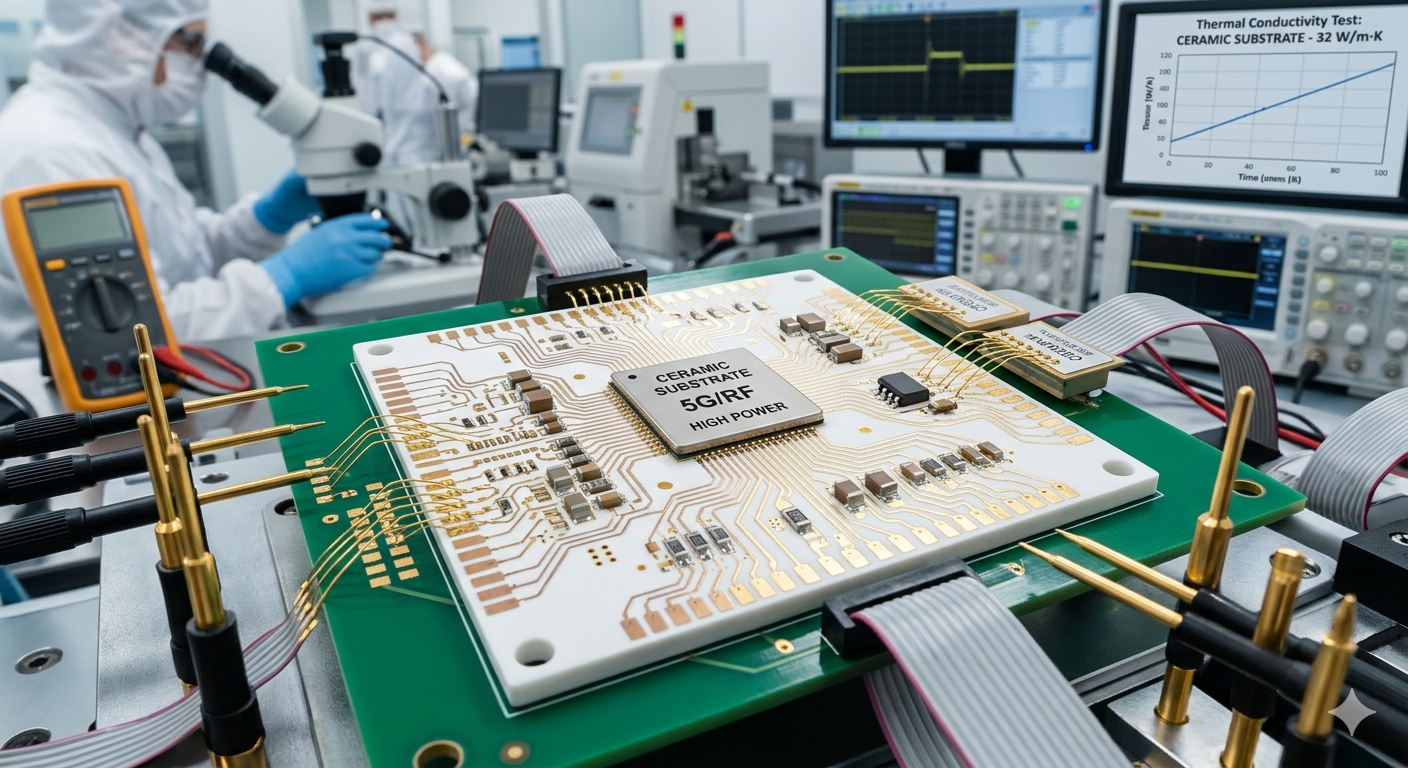

بستر سرامیکی چیست و چرا در الکترونیک مدرن اهمیت دارد؟

الف بستر سرامیکی صفحه نازک و سفت و سختی است که از مواد سرامیکی پیشرفته - مانند آلومینا، نیترید آلومینیوم یا اکسید بریلیم - ساخته شده است که به عنوان لایه پایه در بسته بندی های الکترونیکی، ماژول های قدرت و مجموعه های مدار استفاده می شود. این مهم است زیرا ترکیبی استثنایی است هدایت حرارتی عایق الکتریکی و پایداری مکانیکی به شیوه‌هایی که بسترهای پلیمری یا فلزی سنتی به سادگی نمی‌توانند با آن مطابقت داشته باشند، و آن را در صنایع EV، 5G، هوافضا و پزشکی ضروری می‌سازد.

بستر سرامیکی چیست؟ یک تعریف واضح

الف بستر سرامیکی در سیستم های الکترونیکی با کارایی بالا هم به عنوان یک پشتیبانی مکانیکی و هم یک رابط حرارتی/الکتریکی عمل می کند. برخلاف تخته‌های مدار چاپی (PCB) ساخته شده از کامپوزیت‌های اپوکسی شیشه، بسترهای سرامیکی از ترکیبات غیرآلی و غیرفلزی زینتر شده‌اند و در دماهای شدید و در شرایط پرقدرت عملکردی عالی به آن‌ها می‌دهد.

اصطلاح "سوبسترا" در الکترونیک به ماده پایه ای اطلاق می شود که سایر اجزا - ترانزیستورها، خازن ها، مقاومت ها، آثار فلزی - روی آن قرار می گیرند یا به آن متصل می شوند. در بسترهای سرامیکی، این لایه پایه به جای یک حامل غیرفعال، به یک جزء مهندسی حیاتی تبدیل می شود.

بازار جهانی بستر سرامیکی تقریباً ارزش گذاری شد 8.7 میلیارد دلار در سال 2023 و پیش بینی می شود به بیش از آن برسد 16.4 میلیارد دلار تا سال 2032 ، با رشد انفجاری وسایل نقلیه الکتریکی، ایستگاه های پایه 5G و نیمه هادی های قدرت هدایت می شود.

انواع کلیدی بسترهای سرامیکی: کدام ماده برای کاربرد شما مناسب است؟

متداول ترین مواد زیرلایه سرامیکی مورد استفاده قرار می گیرند، هر کدام مبادلات متمایزی بین هزینه، عملکرد حرارتی و خواص مکانیکی ارائه می دهند. انتخاب نوع مناسب برای قابلیت اطمینان و طول عمر سیستم بسیار مهم است.

1. زیرلایه سرامیکی آلومینا (Al2O3).

الفlumina is the most widely used ceramic substrate material که بیش از 60 درصد از حجم تولید جهانی را به خود اختصاص داده است. با هدایت حرارتی از 20-35 W/m·K ، عملکرد و مقرون به صرفه بودن را متعادل می کند. سطوح خلوص بین 96٪ تا 99.6٪ است که خلوص بالاتر خواص دی الکتریک بهتری را ارائه می دهد. این به طور گسترده ای در لوازم الکترونیکی مصرفی، سنسورهای خودرو و ماژول های LED استفاده می شود.

2. زیرلایه سرامیکی نیترید آلومینیوم (AlN).

الفlN ceramic substrates offer the highest thermal conductivity در میان گزینه های اصلی، رسیدن به 170-230 W/m·K - تقریباً 10 برابر آلومینا. این آنها را برای دیودهای لیزری پرقدرت، ماژول‌های IGBT در خودروهای الکتریکی و تقویت‌کننده‌های قدرت RF در زیرساخت‌های 5G ایده‌آل می‌کند. این مبادله در مقایسه با آلومینا هزینه تولید به طور قابل توجهی بالاتر است.

3. زیرلایه سرامیکی نیترید سیلیکون (Si3N4).

بسترهای نیترید سیلیکون در چقرمگی مکانیکی و مقاومت در برابر شکست عالی هستند ، آنها را به انتخاب ارجح برای ماژول های قدرت خودرو که در معرض چرخه حرارتی قرار دارند تبدیل می کند. با هدایت حرارتی از 70-90 وات بر متر · کلوین و مقاومت خمشی بیش از حد 700 مگاپاسکال Si3N4 در محیط‌های دارای ارتعاش سنگین مانند پیشرانه‌های EV و اینورترهای صنعتی بهتر از AlN عمل می‌کند.

4. بستر سرامیکی اکسید بریلیم (BeO).

بسترهای BeO هدایت حرارتی استثنایی 250-300 W/m·K را ارائه می دهند ، بالاترین در بین سرامیک های اکسیدی. با این حال، پودر اکسید بریلیوم سمی است، تولید را خطرناک می کند و استفاده از آن را به شدت تنظیم می کند. BeO عمدتاً در سیستم‌های رادار نظامی، اویونیک هوافضا و تقویت‌کننده‌های لوله موج سفر با قدرت بالا یافت می‌شود.

مقایسه مواد بستر سرامیکی

عنوان: مقایسه چهار ماده اولیه زیرلایه سرامیکی با عملکرد حرارتی، استحکام مکانیکی، هزینه و کاربرد نهایی معمولی.

بسترهای سرامیکی چگونه تولید می شوند؟

بسترهای سرامیکی از طریق فرآیند پخت چند مرحله ای تولید می شوند که پودر خام را به صفحات متراکم و با ابعاد دقیق تبدیل می کند. درک جریان تولید به مهندسان کمک می کند تا تلورانس ها و پوشش های سطحی را به درستی مشخص کنند.

مرحله 1 - آماده سازی و مخلوط کردن پودر

پودر سرامیکی با خلوص بالا با چسب های آلی، نرم کننده ها و حلال ها برای ایجاد دوغاب مخلوط می شود. کنترل خلوص در این مرحله به طور مستقیم بر ثابت دی الکتریک و هدایت حرارتی زیرلایه تمام شده تأثیر می گذارد.

مرحله 2 - ریخته گری نوار یا فشار دادن خشک

دوغاب یا به ورقه های نازک ریخته می شود (ریخته گری نواری، برای بسترهای چند لایه) یا به صورت تک محوری به صورت فشرده سبز رنگ فشرده می شود. ریخته گری نواری، لایه هایی به نازکی تولید می کند 0.1 میلی متر ، ساختارهای چندلایه LTCC (سرامیک با دمای پایین) مورد استفاده در ماژول های RF را فعال می کند.

مرحله 3 - جداسازی و تف جوشی

بدن سبز به گرم می شود 1600-1800 درجه سانتیگراد در اتمسفرهای کنترل شده (نیتروژن برای AlN برای جلوگیری از اکسیداسیون) برای سوزاندن چسب های آلی و متراکم شدن دانه های سرامیکی. این مرحله تخلخل، چگالی و دقت ابعادی نهایی را تعیین می کند.

مرحله 4 - متالیزاسیون

ردیابی های رسانا با استفاده از یکی از سه تکنیک اصلی اعمال می شود: DBC (مس با پیوند مستقیم) ، الفMB (Active Metal Brazing) ، or thick-film printing with silver/platinum pastes. DBC dominates in power electronics because it bonds copper directly to ceramic at the eutectic temperature (~1,065°C), creating a robust metallurgical joint without adhesives.

بستر سرامیکی در مقابل سایر انواع بستر: مقایسه مستقیم

زیرلایه های سرامیکی در چگالی توان بالا از PCBهای FR4 و PCBهای هسته فلزی بهتر عمل می کنند. ، though they carry higher unit cost. The right substrate depends on operating temperature, power dissipation, and reliability requirements.

عنوان: مقایسه سر به سر بسترهای سرامیکی در برابر PCBهای FR4 و PCBهای هسته فلزی در پارامترهای کلیدی حرارتی، الکتریکی و هزینه.

بسترهای سرامیکی در کجا استفاده می شود؟ کاربردهای کلیدی صنعت

بسترهای سرامیکی در هر جایی که چگالی توان، قابلیت اطمینان و دمای افراطی جایگزین های پلیمری را حذف می کند، مستقر می شوند. از سیستم مدیریت باتری در یک EV گرفته تا فرستنده و گیرنده داخل یک ماهواره، بسترهای سرامیکی در وسعت قابل توجهی از صنایع ظاهر می شوند.

• وسایل نقلیه الکتریکی (EV): الفlN and Si₃N₄ substrates in IGBT/SiC power modules manage inverter switching losses and withstand 150,000 thermal cycles over the vehicle lifetime. A typical EV traction inverter contains 6–12 ceramic substrate-based power modules.
• ارتباطات 5G: بسترهای سرامیکی چند لایه LTCC ماژول‌های جلویی RF کوچک (FEM) را فعال می‌کنند که در فرکانس‌های موج میلی‌متری (24 تا 100 گیگاهرتز) با اتلاف سیگنال کم و خواص دی الکتریک پایدار کار می‌کنند.
• الکترونیک قدرت صنعتی: درایوهای موتور پرقدرت و اینورترهای خورشیدی به بسترهای سرامیکی DBC برای اتلاف مداوم صدها وات در هر ماژول متکی هستند.
• الفerospace and Defense: زیرلایه‌های BeO و AlN در چرخه‌های 55- تا 200 درجه سانتی گراد در سیستم‌های اویونیک، الکترونیک هدایت موشک و سیستم‌های رادار آرایه فازی مقاومت می‌کنند.
• تجهیزات پزشکی: بسترهای آلومینا زیست سازگار در دفیبریلاتورها و سمعک‌های قابل کاشت استفاده می‌شوند، جایی که هرمتیک و پایداری طولانی‌مدت غیرقابل مذاکره است.
• ال ای دی های پرقدرت: الفlumina ceramic substrates replace FR4 in high-luminance LED arrays for stadium lighting and horticultural grow lights, enabling junction temperatures below 85°C at 5W per LED.

بسترهای سرامیکی DBC در مقابل AMB: درک تفاوت متالیزاسیون

DBC (مس با پیوند مستقیم) and AMB (Active Metal Brazing) represent two fundamentally different approaches to bonding copper to ceramic ، each with distinct strengths for specific power density and thermal cycling requirements.

در DBC، فویل مسی از طریق یوتکتیک مس-اکسیژن به آلومینا یا AlN در دمای ~1065 درجه سانتیگراد متصل می شود. این یک رابط باند بسیار نازک (در اصل لایه چسب صفر) ایجاد می کند که عملکرد حرارتی عالی را به همراه دارد. DBC در AlN می تواند چگالی جریان بالاتر را حمل کند 200 A/cm² .

الفMB uses active braze alloys (typically silver-copper-titanium) to bond copper to Si₃N₄ at 800–900°C. The titanium reacts chemically with the ceramic surface, enabling the bonding of copper to nitride ceramics that cannot be DBC-processed. AMB substrates on Si₃N₄ demonstrate superior power cycling reliability — over 300000 چرخه در ΔT = 100 K - آنها را به استاندارد صنعتی برای اینورترهای کششی خودرو تبدیل می کند.

روندهای نوظهور در فناوری بستر سرامیکی

سه روند نوظهور در حال تغییر شکل طراحی بستر سرامیکی هستند : تغییر به سمت نیمه هادی های با شکاف گسترده، بسته بندی سه بعدی تعبیه شده و تولید مبتنی بر پایداری.

نیمه هادی های پهن باند (SiC و GaN)

ماسفت های SiC و GaN HEMT ها در فرکانس های سوئیچ می شوند 100 کیلوهرتز – 1 مگاهرتز ، generating heat fluxes above 500 W/cm². This pushes thermal management requirements beyond what traditional alumina substrates can handle, driving rapid adoption of AlN and Si₃N₄ ceramic substrates in next-generation power modules.

ادغام ناهمگن سه بعدی

بسترهای سرامیکی چند لایه LTCC اکنون یکپارچه سازی سه بعدی اجزای غیرفعال (خازن ها، سلف ها، فیلترها) را مستقیماً در لایه های زیرلایه امکان پذیر می کنند و تعداد اجزا را تا حداکثر کاهش می دهند. 40% و کاهش ردپای ماژول - برای نسل بعدی آنتن های آرایه فازی و رادار خودرو بسیار مهم است.

فرآیندهای تولید سبز

تکنیک های زینترینگ به کمک فشار مانند تف جوشی پلاسمای جرقه ای (SPS) دمای چگالی را کاهش می دهد. 200-300 درجه سانتیگراد و زمان پردازش از ساعت به دقیقه، کاهش مصرف انرژی در تولید بستر AlN تا حدود 35٪.

سوالات متداول در مورد زیرلایه های سرامیکی

نتیجه گیری: آیا بستر سرامیکی برای کاربرد شما مناسب است؟

الف ceramic substrate is the right choice whenever thermal performance, long-term reliability, and operating temperature exceed the capabilities of polymer alternatives. اگر برنامه شما شامل چگالی توان بالاتر از 50 W/cm²، دمای عملیاتی بیش از 150 درجه سانتیگراد یا بیش از 10000 چرخه حرارتی در طول عمر آن باشد، یک بستر سرامیکی - اعم از آلومینا، AlN، یا Si3N4 - قابلیت اطمینانی را ارائه می دهد که FR4 یا MCPCB ها از نظر ساختاری نمی توانند.

کلید انتخاب مواد است: از آلومینا برای کاربردهای حساس به هزینه و توان متوسط ​​استفاده کنید. AlN برای حداکثر اتلاف حرارتی؛ Si₃N4 برای دوام ارتعاش و چرخه قدرت؛ و BeO فقط در جایی که مقررات اجازه می دهد و هیچ جایگزینی وجود ندارد. با شتاب بازار الکترونیک قدرت از طریق پذیرش EV و عرضه 5G، بستر سرامیکیs فقط برای مهندسی الکترونیک مدرن مرکزی تر خواهد شد.

مهندسانی که زیرلایه‌ها را مشخص می‌کنند باید برگه‌های اطلاعات مواد را برای هدایت حرارتی، CTE و استحکام خمشی درخواست کنند و گزینه‌های متالیزاسیون را در برابر فرآیندهای لحیم کاری و اتصال خود تأیید کنند. آزمایش نمونه اولیه در محدوده سیکل حرارتی مورد انتظار تنها قابل اعتمادترین پیش بینی کننده عملکرد میدانی است.
